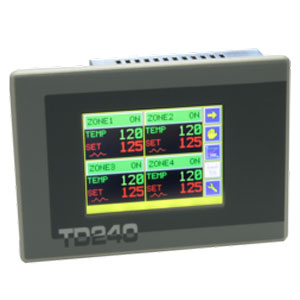

Terminal Touch-screen 3,5" 256 colores, con PLC incorporado
TD 240
Terminal operador con soft-plc integrado, consiente de realizar cuadros de comando con engombres reducidos y cablaje semplificado. Están disponibles dos variantes. El modello base Terminal + soft-plc necesita el uso de módulos externos MCM260 u otros dispositivos Modbus ( controladores - actuadores - sensores) conectados en RS485 o RS232 para el cablaje de entradas y salidas. Una versión compacta da también disponibles en el chasis recursos digitales y analógicas, integrando Terminal y PLC en un único dispositivo.
Con los tools de desarrollo gratuitos PLprog e TDdesigner es posible realizar el programa Ladder para la lógica y la gráfica de presentación y comando de la maquinaria. Memory-card para el download del firmware y de los aplicativos están disponibles para la programación y las actualizaciones en el campo.
Con los tools de desarrollo gratuitos PLprog e TDdesigner es posible realizar el programa Ladder para la lógica y la gráfica de presentación y comando de la maquinaria. Memory-card para el download del firmware y de los aplicativos están disponibles para la programación y las actualizaciones en el campo.
Códigos
TD240-AD: Modbus Master/Slave
TD240-11AD: HMi 3,5" con soft-plc + 16 Entradas/Salidas digitales + 4 Entradas analógicas universales + 4 salidas analógicas 0...10Volt + 2 seriales RS232/RS485
Características Generales
Contenedor: 140x100 (frontal) x 40 mm (-AD) o 65mm (-11AD)
Alimentación: 12...24Vac/Vdc ±15% 50/60 Hz
Consumo: 8W
Display: Display LCD TFT 3,5" - 256 Colores, Touch-screen integrado
Condiciones ambientales: Temperatura 0-45 °C, humedad 35..95 uR%
Material: Frontal: aluminio con cobertura en polistirene; Contenedor: acero cromado
Peso: Aprox. 690gr versión-AD, aprox. 750gr versión-11AD
Protección: IP54 (Frontal) , IP20 (Contenedor y Borneras)
Configuración veloz: SLOT Memory Card (MMC) para upload gráfica + ladder
Expansiones: Módulos MCM260-1/2/3/4/5 u otros dispositivos Modbus
Entradas
Analógicas: 4 Seleccionables para TC, K, J, S, R, T, E, PT100,PT1000, PT500, Ni100, NTC10K, (B 3435K), PTC1K (kty1000) 0/4..20 mA, 0/1..10 V (versión TD240-11AD)
Digitales: 16 Seleccionables como entradas/salidas (versión TD240-11AD)
Salidas
Digitales: 16 Seleccionables como salidas estáticas 700mA o entradas digitales (versión TD240-11AD)
Analógicas: 4 salidas 0...10Volt (versión TD240-11AD)
Puertas seriales: 2 Puertas de comunicación con interfaz RS232/RS485
Características Software
Programación lógica de funcionamiento: Software PLprog, diagramas Ladder; 10Kword variables VW, 800 marker (relés lógicos), 128 bistables, 128 timer a 16 bit, 64 contadores up-down, funciones matemáticas y lógicas, funciones rescale, contatto en bit
Programación interfaz gráfica: Software TDdesigner
Protocolos de comunicación: Modbus RTU master/slave; modalidad Free-Port para protocolos Modem o dispositivos proprietarios
Memoria: 384Kbyte Flash para programación, 20Kbyte Ram a retención (6 meses), 62Kbyte EEprom
Reloj: Real-Time clock con bateria de Back-up
Algoritmos de regulación entradas analógicas: P, PI, PID, PD
