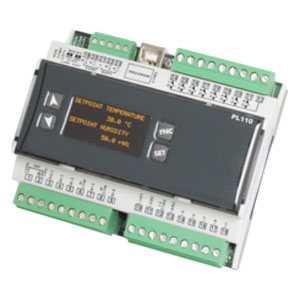

PLC 8+4 Inp. / 8+1 Out
PL 110
Leistungsstarke Mini-PLC, die Integration von Ablaufsteuerung und Datenverarbeitung auf Automaten oder domotic Anwendungen, mit auch Steuerung von analogen Variablen und Digital / Analog-Blöcke.
Ein einzelnes Gerät bietet digitale Eingänge und Relaisausgänge, analoge Eingänge für NTC (-40 ... + 125 ° C) und Linearsignalen (1024 Punkte) sowie ein Analogausgang (256 Punkte). Serielle Kommunikation ist möglich über zwei RS485-Ports mit Baudrate bis zu 57000 Baud.
Entwicklungsumgebung PLprog setzt auf Ladder Programmierung mit Funktionsbausteinen (Kontakte / Spulen) Integration Zählungen, Timings, PID-Regelalgorithmen, Motion Control, mathematische und logische Funktionen 16bit, überprüfen Sie auf Worte wenig. Die Programmierung erfolgt auf Standard-USB-Anschluss zur Verfügung gestellt.
Verdrahtung wird durch ausziehbare Klemmen vereinfacht. Die Vorrichtung ist ideal für Anwendungen mit niedriger Anzahl von I / O, erweiterbar durch MCM260 Module, wenn erforderlich. Die optionale OLED Grafik-Display ermöglicht es, einige vordefinierte Seiten mit Variablen vom Programm erinnert zeigen, sowie den Status von I visualisieren / O, neben Uhreinstellung.
Ein einzelnes Gerät bietet digitale Eingänge und Relaisausgänge, analoge Eingänge für NTC (-40 ... + 125 ° C) und Linearsignalen (1024 Punkte) sowie ein Analogausgang (256 Punkte). Serielle Kommunikation ist möglich über zwei RS485-Ports mit Baudrate bis zu 57000 Baud.
Entwicklungsumgebung PLprog setzt auf Ladder Programmierung mit Funktionsbausteinen (Kontakte / Spulen) Integration Zählungen, Timings, PID-Regelalgorithmen, Motion Control, mathematische und logische Funktionen 16bit, überprüfen Sie auf Worte wenig. Die Programmierung erfolgt auf Standard-USB-Anschluss zur Verfügung gestellt.
Verdrahtung wird durch ausziehbare Klemmen vereinfacht. Die Vorrichtung ist ideal für Anwendungen mit niedriger Anzahl von I / O, erweiterbar durch MCM260 Module, wenn erforderlich. Die optionale OLED Grafik-Display ermöglicht es, einige vordefinierte Seiten mit Variablen vom Programm erinnert zeigen, sowie den Status von I visualisieren / O, neben Uhreinstellung.
Ordering codes
PL110-1A : PLC 2 An.Inp. NTC-10K + 1 10Bit (0...10Volt) + 1 10Bit (0/4...20mA)+ 8 Inp. PNP + 8 relay Out 3A + 1 Out 0...10 Volt (8 bit)
PL110-2A : PLC 2 An.Inp. NTC-10K + 1 10Bit (0...10Volt) + 1 10Bit (0/4...20mA)+ 8 IInp. PNP + 8 relay Out 3A + 1 Out 0...10 Volt (8 bit) with optional Graphic LCD
Main features
Box : Standard DIN43880 108 x 90 x 64 (H) mm, Mounting clips DIN RAIL EN50022
Supply : 24Vac/Vdc ±15% 50/60 Hz
Consumption : 6W
Operating conditions : Temperature 0-45 °C, humidity35..95 uR%
Material : Noryl V0
Weight : ca.250 g
Sealing : IP20 Box
Terminal blocks : extractable
Inputs
Analogue : An.1 0/4...20mA (1024 points); An.2 0...10Volt (1024 points); An.3 NTC-10K (-40...+125°C accuracy 0,5°C) + An.4 NTC-10K (-40...+125°C accuracy 0,5°C)
Digital : 8 PNP
Encoder inputs : 2 Encoder bidirectional (overlapped to 4 PNP inp.) 15 KHz / or 25KHz for single Encoder
Outputs
Relays : 8 Out 2A/250Vac/30Vdc resistive load (cosφ=1)
or 1A/250Vac/30Vdc inductive load (cosφ=0,4)
6A max total current (Q1...Q8)
Analogue : 1 0...10Volt (8 Bit/256 points)
Programming port : 1 USB type B
Serial ports : 2 RS485 on extractable terminal block ( max. 57600 Baud) galvanically isolated from supply and inputs (not between themselves)
Software features
Programming : Software PLprog, Ladder diagrams; 128 markers (logic relays), 32 bistables, 64 timers 16 bit, 16 up-down counters, mathematical and logic functions, range - rescale, bit contacts, 2 timed interrupts (min. 1 msec)
Scanning cycle : min. 2 msec
Communication protocols : Modbus RTU Master/Slave;Free-Port for Modem or proprietary devices
Memory : 64Kbyte Flash for programming, 350 word Ram retentive (accumulator, 6 months), 1000 word EEprom, internal MMC 13000 word data storage
Clock : Real-Time clock, Back-up battery
Control algorithms for analogue inputs : P, PI, PID, PD
