(7") Touch-screen HMI WinCE

Lebensmittel und pharmazeutische Anwendungen CFR21 Parte 11 Einhaltung

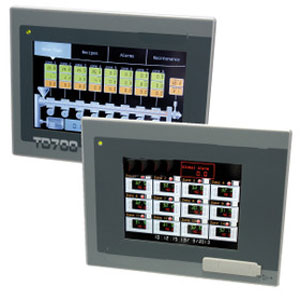

TD 700

Diese Serie von WinCe HMI wird mit einem Soft-SPS (Norm IEC 6-1131), die seit eine Signatur auch von früheren HMI und erlaubt es, externe Peripheriegeräte über RS485, Ethernet, USB oder CAN-Schnittstelle verwalten. Das Erweiterungsmodul ETD884 Bezugsgrösse auch Stand-alone-Anwendungen, bei denen Überwachung, Logik und Analog / Digital-I / O sind in einem einzigen Gerät vereint.
  Suite Runtime stellt die integrierte Programmierschnittstelle der Soft-SPS und Grafiken. Die Soft-SPS unterstützt Multi-Aufgaben mit der Ausführung bis zu 10 ms und enthält Treiber für Modbus RTU Master / Slave, Modbus TCP / IP-Master / Slave und CAN-Master öffnen. Dank 5 verschiedenen Programmiersprachen nach Norm IEC 61131-3 (SFC -Sequential Function Chart, FUP -Funktion Block Diagram, LD -Ladder Diagramm, ST -Structured Text, IL -Befehl List) und der objektorientierten Programmierung für die Grafiken wird die Entwicklung von Projekten einfacher und benutzerfreundlicher gemacht.
Das gleiche Entwicklungsumgebung verwendet werden, um den Bereich der Panel-PC (TD750 / TD850 / TD900) auch Programm, wodurch die Portabilität der Anwendungen zwischen verschiedenen Plattformen, mit dem Ziel, eine maximale Flexibilität und eine Verkürzung der Programmierzeiten .


Ordering codes

TD700-AD: HMi 7,0" with soft-plc + 1 serial RS232 + 1 RS485 + 1 CANopen
ETD884-AD: Expansion 2 An. 16bit/1msec (loading cells) + 8 Inp. + 8 Statics + 2 outputs Volt/mA

Main features

Box: 203x160 (front panel 5,7") x 38; 203x160 (front panel 7") x 38
Power supply: 12...24Vac/Vdc ±15% 50/60 Hz
Consumption: 3,7W
LCD TFT touch screen 7", 800x480 pixel 16 milion colors, (lifetime typ. 20,000 hours @25°C)
Operating conditions: Temperature 0-45 °C, humidity 35..95 uR%
Material: Front panel: aluminium with polycarbonate coverage; Box: chromed steel
Weight: Approx. 937 gr
Sealing: IP54 (Front panel) , IP20 (Box and Terminal bloks)
Expansion module (on special connector): ETD884-AD Expansion: 2 load cell inp. with integrated power supply for the cell, 8 digital inputs, 2 Encoder inputs 24bit PNP/TTL, 8 digital outputs, 2 analogue outputs V/mA, 4 analogue inp. NTC/PTC/V/mA

Hardware features and communication ports

Processor: ARM V4i 200 MHz
Memory: Flash 256 MB
Serial communication: RS485/RS232 galvanic isolated
Field bus: CAN galvanic isolated
USB: 1 USB for programming on frontal + 1 USB 2.0 on back side (2 on models 5,7" / 7,0")
Ethernet: 1 Ethernet 10/100 Base-T on RJ45 connector
Memory card: SD/MMC Reader

Software features

Operating system: Windows CE 6.0 R3
Programming of operating logics: Logiclab ( Suite), optional choice of languages according to IEC 61131-3
Programming of graphic interface: PageLab ( Suite)
Communication protocols: Modbus RTU Master/Slave; Modbus TCT/IP Master/Slave; CAN Open Master; Free-port mode for modems or proprietary devices
Clock: Real-Time clock, Back-up battery
